TELESCOPIO
Affinché WST possa fornire la qualità e la quantità eccezionali di dati scientifici richieste dalla comunità astronomica, il Telescopio e gli Strumenti devono essere progettati come un sistema integrato con l’Involucro e le Infrastrutture circostanti che forniscono il supporto necessario per consentire un funzionamento efficiente in modo ambientalmente sostenibile.
PROGETTAZIONE DEL TELESCOPIO
WST è un telescopio altazimutale da 12,4 m che offre due campi concentrici, disponibili simultaneamente: uno da 3,1 gradi quadrati (MOS) a un fuoco Cassegrain corretto f/3 situato sopra lo specchio primario, e uno da 13 minuti d’arco di diametro (IFS) in configurazione Nasmyth. All’interno di quest’ultimo, qualsiasi sotto-campo di 3 x 3 arcmin2 può essere selezionato e propagato tramite un relè Coudé, fino alla stazione IFS f/35 stabile rispetto alla gravità situata nel pilastro del telescopio. Tutte le ottiche rientrano nelle dimensioni disponibili in commercio. I volumi di progetto per gli strumenti MOS alimentati a fibre si trovano sul piano azimutale, per una lunghezza minima delle fibre. Il progetto ottico è stato ottimizzato per coprire l’intervallo di lunghezze d’onda 0,35 – 1,6 µm.
Con un fuoco Cassegrain sopra lo specchio primario veloce f/1, il progetto consente una struttura altazimutale compatta e rigida, con evidenti vantaggi in termini di costi e prestazioni. La dimensione della cupola è determinata dall’ingombro Nasmyth e dall’altezza del pilastro, che ospita la stazione IFS.
Lo specchio primario ha un’area di raccolta totale di 99 m2 ed è composto da 78 segmenti. A parte la loro prescrizione ottica, i segmenti saranno identici a quelli dell’ELT, con gli stessi supporti e controlli

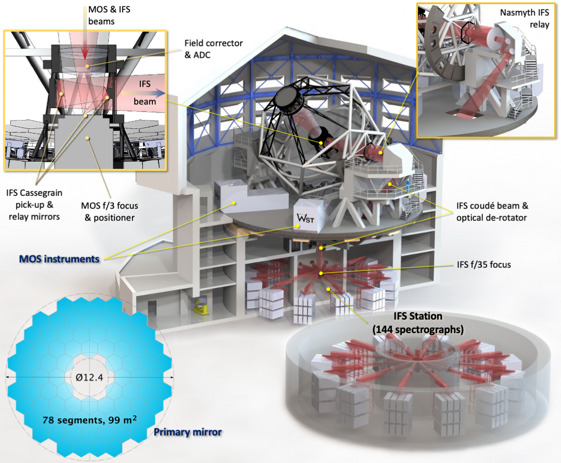

Progetto attuale della struttura. Credito immagine: Gaston Gausachs.
Progetto attuale della struttura. Credito immagine: Gaston Gausachs.
